Confection des spots.
xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx
 |
 |
 |

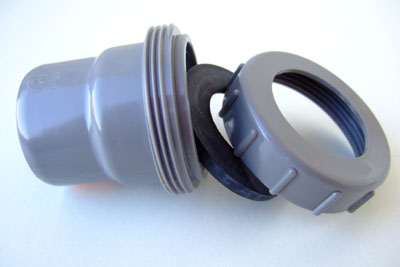

| J'ai commencé par prendre le manchon diam 40 et enlevé le raccord ainsi que le joint. | ||
 |
 |

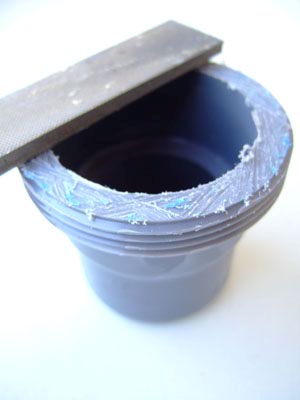

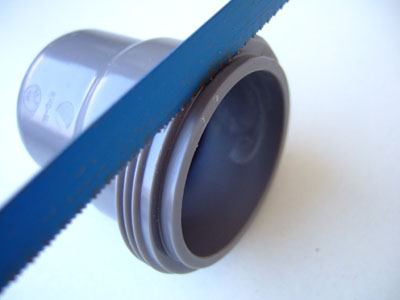

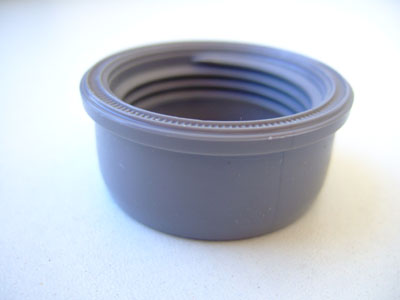

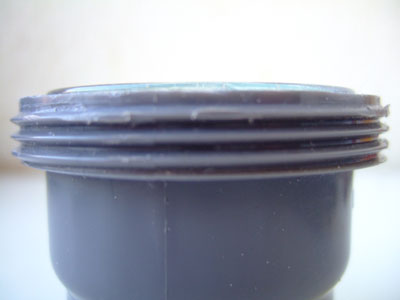

| Ensuite il faut scier à raz la partie du manchon au dessus du filetage. Puis un coup de lime pour enlever les bavures et égaliser le dessus mais légèrement. | |
 |
 |
 |

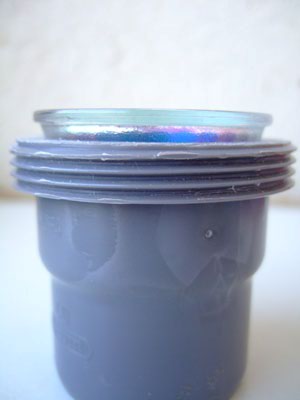

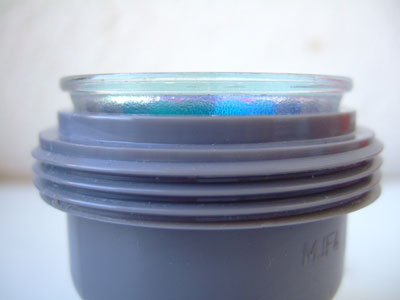

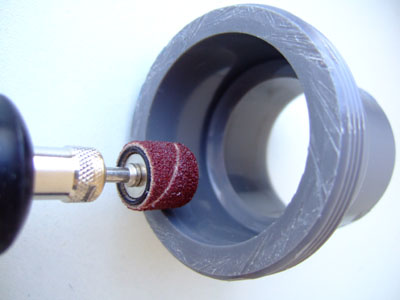

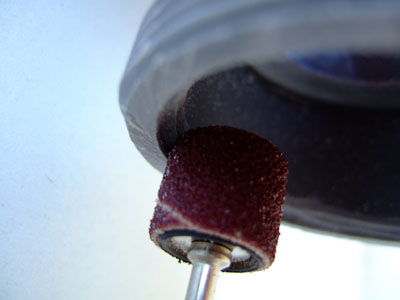

| La le but est d'enlever de la matière pour faire rentrer la dichroique. Il faut en enlever en largeur et en profondeur. Le mieux est d'y aller petit a petit en regardant régulièrement comment rentre le réflecteur. | ||
 |
|
 |
 |

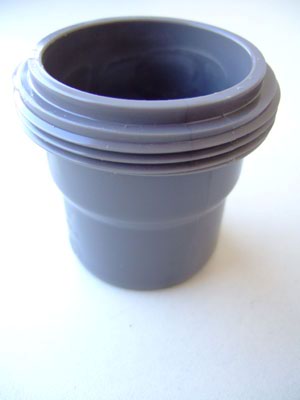

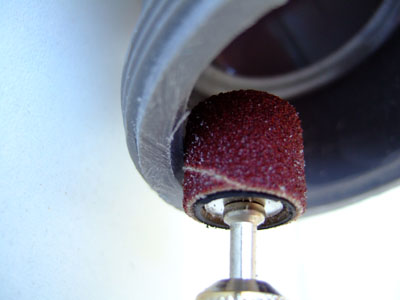

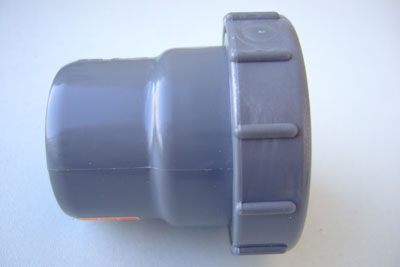

| Manchon d'origine. | Apres sciage au dessus du filetage. | Retrait de matière. | Arrondissement des bords intérieur. |
| Le but de cette manipulation est de gagner de l'espace pour insérer un verre et donc permettre le vissage correct du bouchon. | |||
 |
 |
|

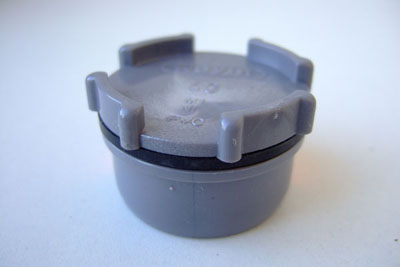

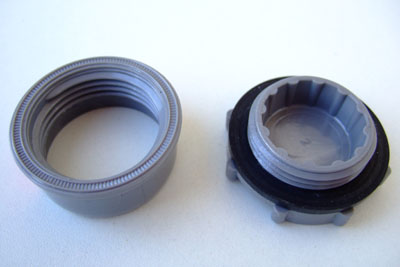

| Occupons nous ensuite du bouchon. | ||
 |
 |
|

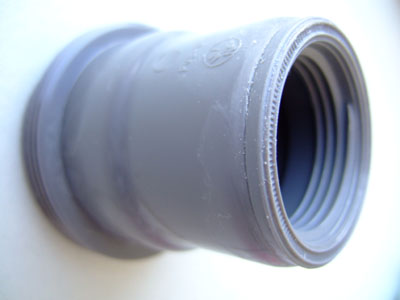

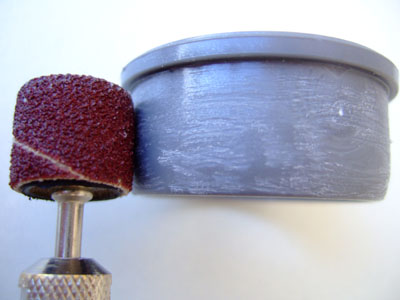

| Commencons par limer tres légerement l'extérieur du manchon correspondant au bouchon... | ||
|
 |

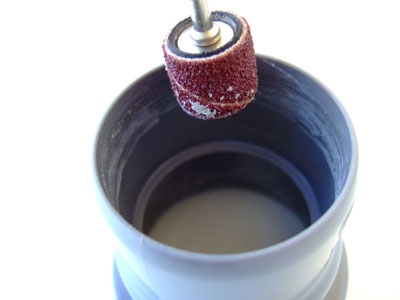

| ...Ainsi que l'intérieur du manchon diam 40 | |
 |
 |

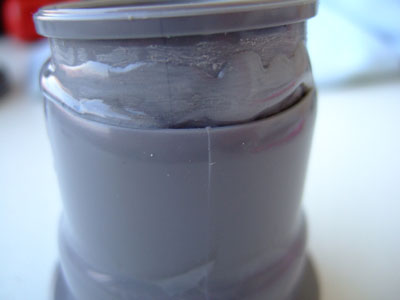

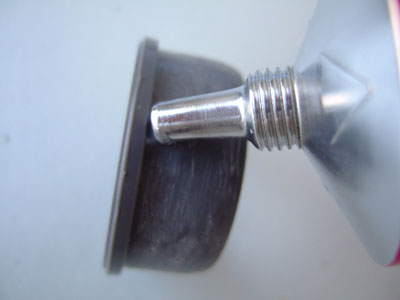

| Apres nettoyage avec un chiffon, mettre de la colle PVC bien tout autour. | |
 |
 |
 |

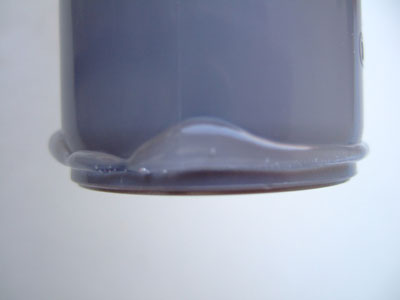

| Puis emboiter à fond les 2 parties sans rotation des pieces, essuyer les bavures et laisser sécher au moins 24h. | ||
 |
 |
 |
 |

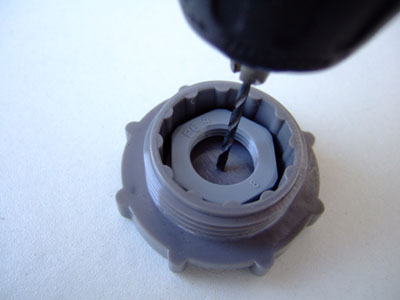

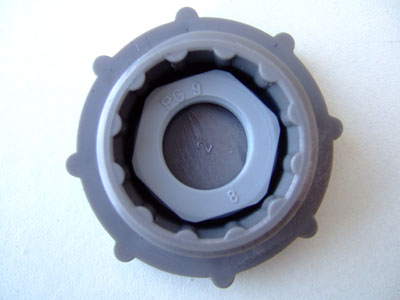

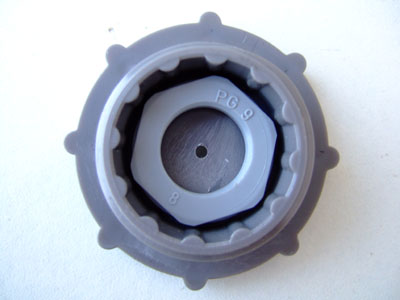

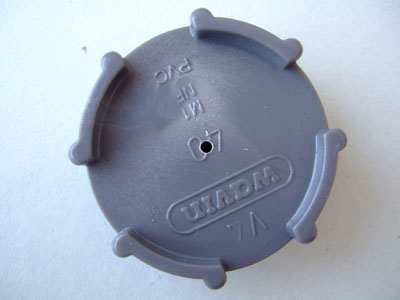

| Ensuite j'ai pris le bouchon que j'ai retourné pour y poser l'écrou du presse étoupe. Ici il rentre tout juste bien. J' ai donc utiliser un foret 1mm pour percer un premier trou au centre. | |||
 |
 |
 |

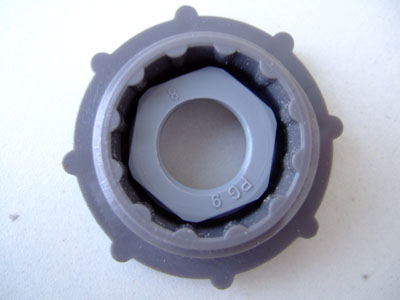

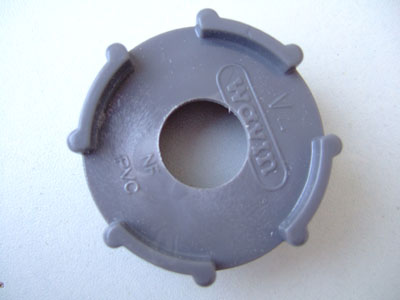

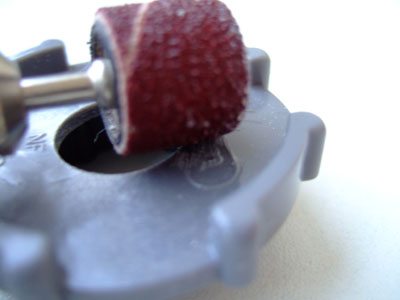

| Il n'y a plus qu'a augmenter la taille du foret au fur et à mesure des percages jusqu'à obtenir la bonne dimension du trou. Puis j'ai très délicatement limeé une partie de l'écriture pour que le joint soit bien plaquer lors du serrage du presse-étoupe | ||
 |
 |
 |

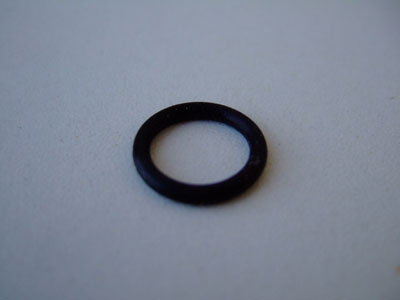

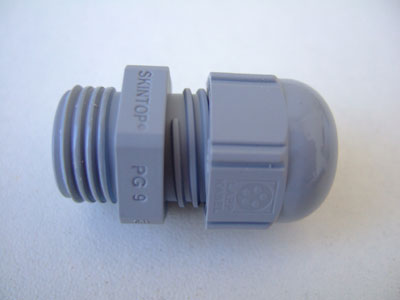

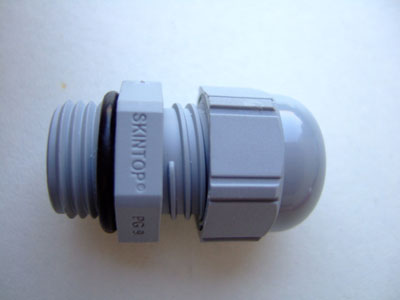

| Mise en place du joint torique sur le filetage du presse étoupe. ( J'ai mis une légère couche de graisse silicone sur le joint ) | ||
 |
 |
 |

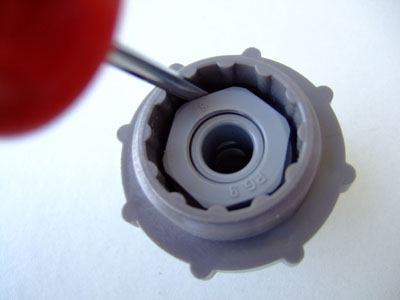

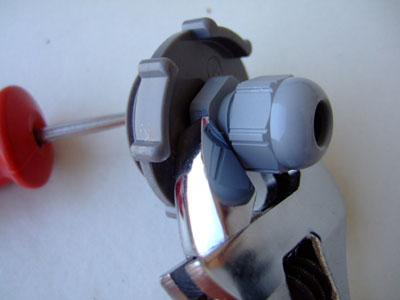

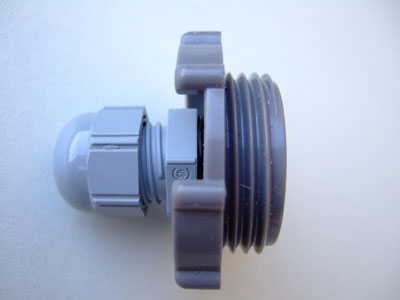

| Il ne reste plus qu'à visser le presse étoupe sur le bouchon. J'ai maintenu l'écrou à l'aide d'un tournevis. Attention lors du serrage, il ne faut pas que le joint soit trop écrasé. | ||
 |
 |
 |
|
|

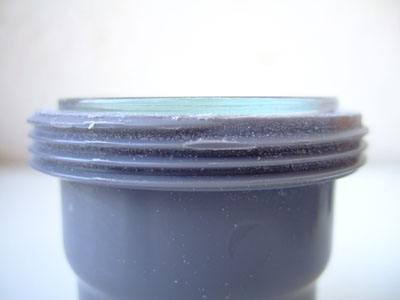

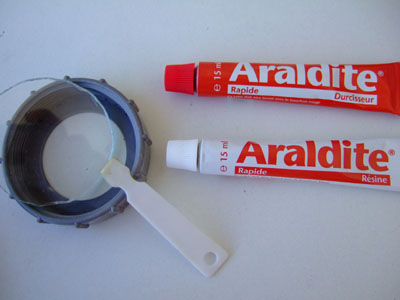

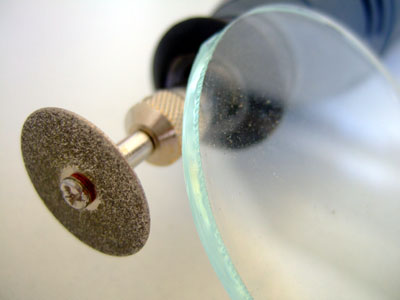

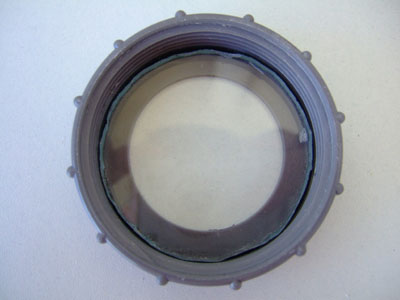

Ensuite vien le découpage du verre. J'ai récupéré un verre de 4mm d'épaisseur que j'ai découpé avec un disque diamant type DREMEL. Je l'ai ensuite collé avec la colle Araldite ( résine + durcisseur ) |
|||
| Le spot est maintenant près pour recevoir toute la partie électrique. | |||
|
|
