Le boitier d'alimentation.
xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx
 |
 |

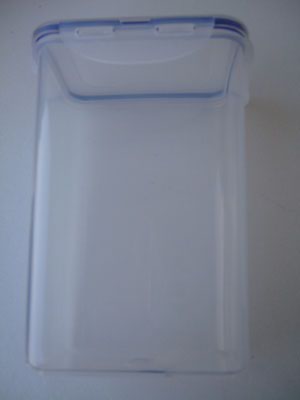

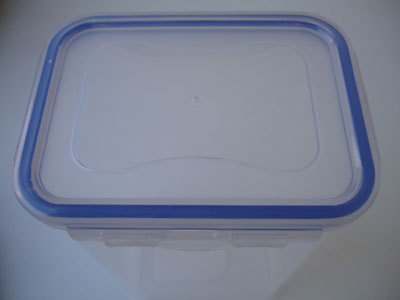

| Voici le boitier qui va etre utilisé pour l'alimentation électrique. | |
 |
 |
 |

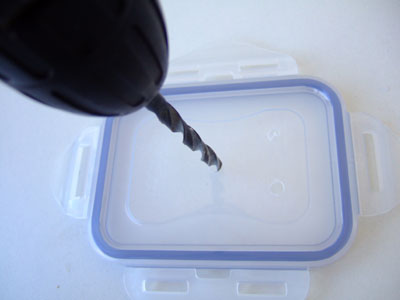

| J'ai commencé par percer un trou au milieu du couvercle pour l'interrupteur ainsi que deux autres trous sur le coté droite pour les presse-étoupe. | ||
 |
 |

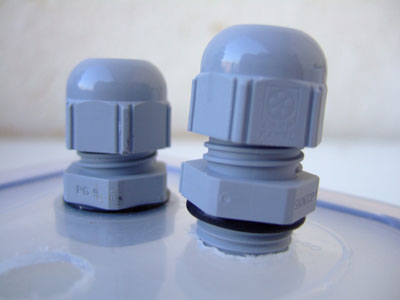

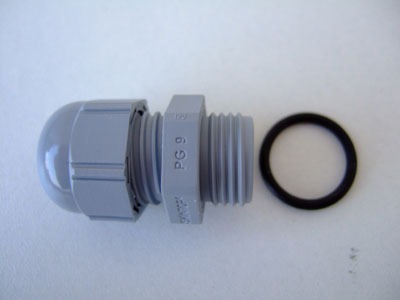

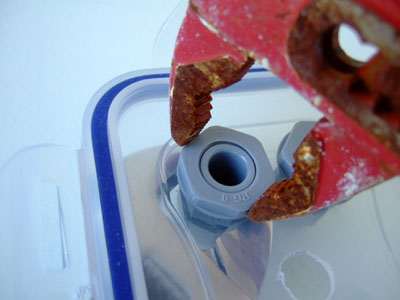

| Mise en place des presse-étoupe et serrage. Ne pas oublié d'ajouter les joints torique. Je les ai graisser avec de la graisse silicone, serrer bien l'écrou mais sans trop écraser le joint. | |
| La première fois je n'ai pas graisser les joints et le serrage était trop fort. Résultat es joints ont du etre changés avant meme que je finisse la construction de l'ensemble car ils avaient séché et éclatés. | |
 |
 |
 |
 |
 |
|

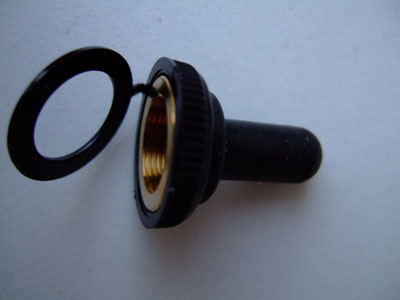

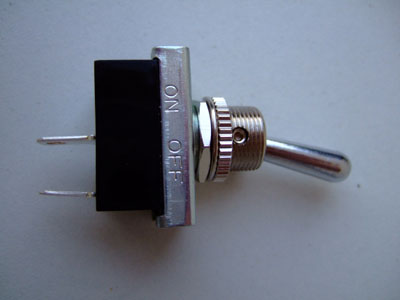

| Mise en place de l'interrupteur avec un joint torique, le capuchon étanche sert d'écrou. | |||||
 |
 |

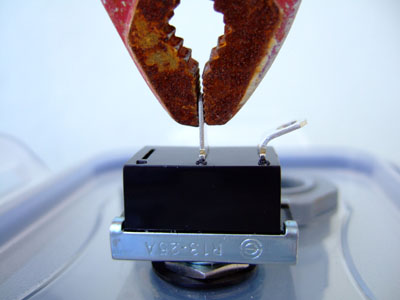

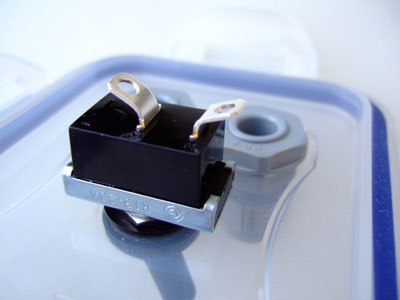

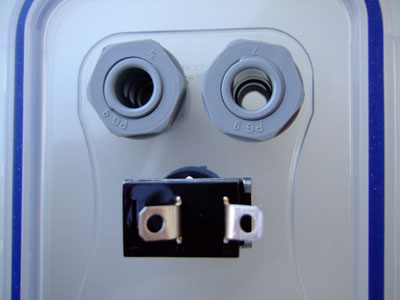

| Pour finir j'ai plié les pattes de l'interrupteur, ce qui facilite bien le fermeture du couvercle lorsqu'il y aura la batterie et ses branchements électrique. | |
| Le boitier est pret à recevoir la batterie et le cablage. | |
|
|
