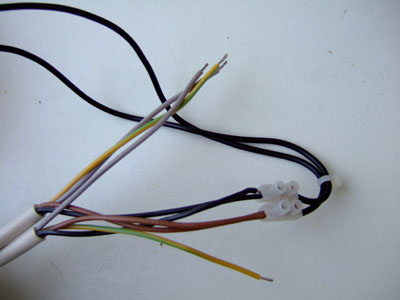

Voici le schéma électrique du montage. Le cablage a été doublé car la section avec un seul fil n'était pas suffisante par rapport à l'intensité du courant qui circule.

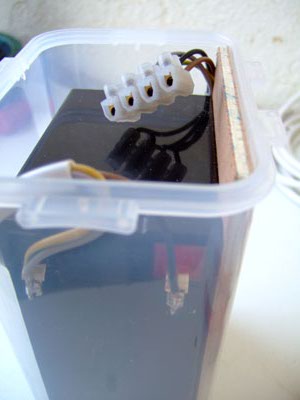

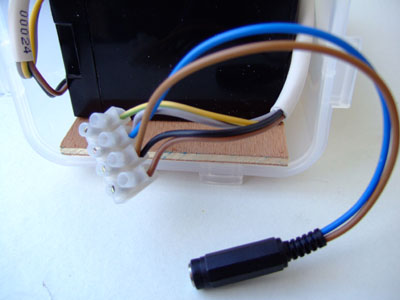

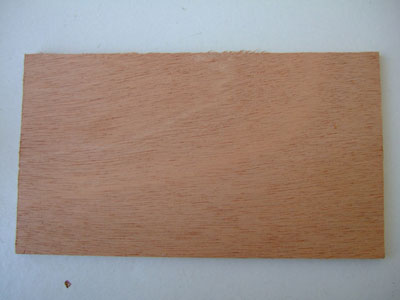

Découpage d'une plaque de bois qui permette de caler juste bien la batterie. On apercoit egalement le branchement des cosses par un cable qui permet de caler l'autre coté de la batterie. Image de droite branchement de la fiche femelle.

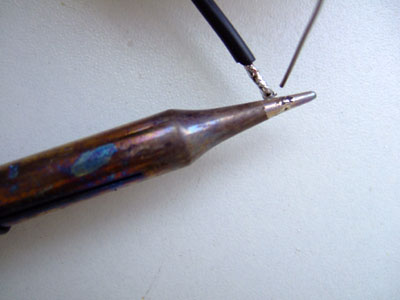

Soudure des cables sur les cosses de l'interrupteur.

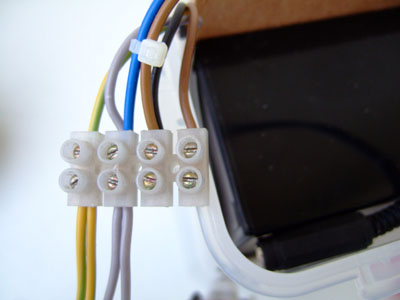

Cablage de l'ensemble du circuit qui se trouvera dans le boitier. L'ensemble permettra de bien caler la batterie au niveau du couvercle. Au finale celle ci ne bougera pas du tout quel que soit la position du boitier.

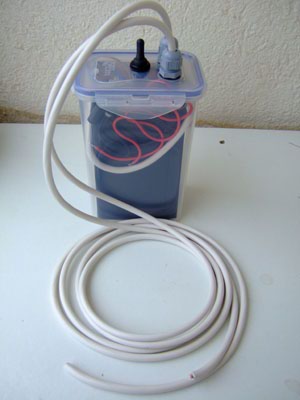

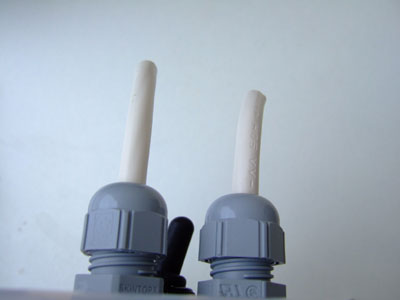

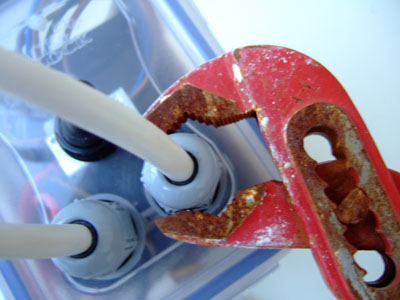

Les raccordements électrique étant fait je passe les cables dans les presse-étoupe. Puis serrage au maximum. Il ne reste plus qu'à brancher les têtes.

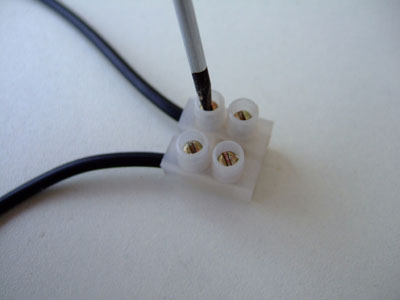

J'ai commencé par raccordé la lampe aux bornes d'un domino. J'ai coupé le plastique du domino à raz des vis de facon à ce que les pattes de la lampe puissent etre visséee car elles sont courte. Ensuite j'ai passer le cable par le presse étoupe, puis raccordé celui-ci au domino et fini par le serrage du presse étoupe en laissant un petit surplus de cable entre le domino et le cable ( photo de droite ), de facon a pouvoir changer l'ampoule sans deserrer le presse étoupe ni le bouchon.

Le plus gros est fait. Il n' y a plus qu'à mettre la pate d'étanchéité sur le filetage de la tete, visser au maximum sans trop serrer comme une brute, puis à lisser le surplus de pate. Laisser secher au moins 24h.

Faire la meme chose avec le bouchon. Toujours essayé de visser d'abord sans mettre de pate pour bien vérifier qu'il n' y a pas de probleme particulier. ( longueur de cable trop long ect...)

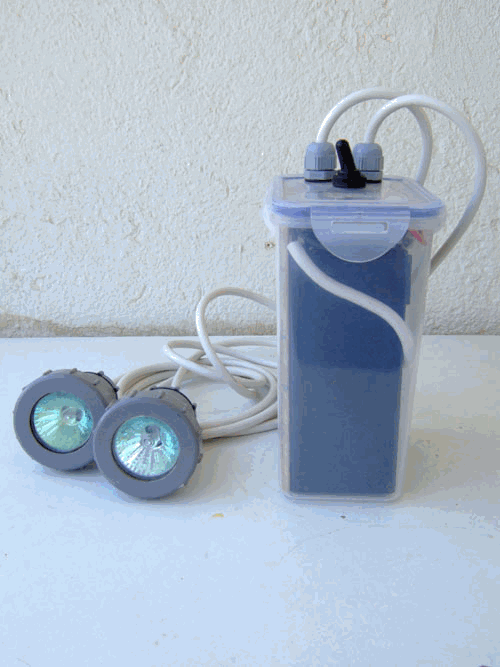

Et voici le résultat final !...
